電動軟密封蝶閥
電動軟密封蝶閥
公稱通徑：DN 50～400mm
公稱壓力：1.0~2.5MPa
環境溫度：-30℃～60℃
適用溫度：NBR、EPDM≤80℃ PTFE≤120℃
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼等
適用介質：水、蒸汽及油品等腐蝕性和非腐蝕性介質
主要性能參數
所配置電動執行機構技術參數 Technical parameters of the configured electric actuator | 閥體主要技術參數 Main technical parameters of valve body | ||
執行電源 Execute the power | AC220V AC110V AC380V DC24C | 閥門類型 Valve type | 中線式軟密封蝶閥 Middle line soft seal butterfly valve |
輸出扭矩 Output torque | 30N.M～2000N.M | 閥門型號 Valve type | D971X/F D941X/F |
動作范圍 Range of motion | 0~90°±5° | 連接方式 Connection mode | 對夾式、法蘭式等 Clamp type, flange type, etc |
動作時間 Action time | 15秒/30秒/60秒/100秒 15 s / 30 s / 100 s / 60 s | 公稱通徑 Nominal diameter | DN 50～400mm |
環境溫度 Ambient temperature | -30℃～60℃ | 公稱壓力 Nominal pressure | 1.0~2.5MPa |
手動操作 Manual operation | 附帶手動操作 Manual operation included | 閥體材質 Body material | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼等 Cast iron, ductile iron, cast steel, stainless steel, etc |
執行限位 Perform limit | 電氣、機械二重限位 Electrical and mechanical double limit | 蝶板材質 Butterfly material | 球墨鑄鐵、鑄鋼、不銹鋼、銅等 Ductile iron, cast steel, stainless steel, copper, etc |
防護等級 Protection grade | IP67 | 閥座密封 Seat tightness | NBR、EPDM、PTFE及氟橡膠等 And fluorine rubber, etc |
輸入信號 Input signal | 4～20mA/1-5VDC | 適用溫度 Suitable temperature | NBR、EPDM≤80℃ PTFE≤120℃ |
任選功能 Optional function | 開關型、觸點型、開度信號、智能調節型 Switch type, contact type, open degree signal, intelligent control type | 適用介質 Applicable medium | 水、蒸汽及油品等腐蝕性和非腐蝕性介質 Water, steam, oil corrosion and the corrosion medium, etc |

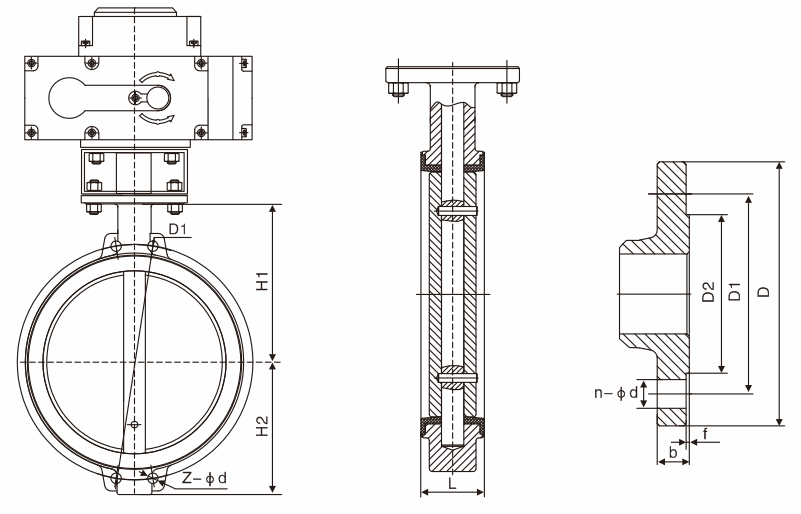

主要外形連接尺寸
對夾式 Clamp type | 法蘭式 Flange type | ||||||||||||||||
DN | 1.6MPa | 150Lb | DN | 1.6MPa | |||||||||||||
L | H1 | H2 | D1 | 4-M(d) | D1 | 4-M(d) | L | H1 | H2 | D | D1 | D2 | b | f | n-φd | ||
50 | 43 | 160 | 80 | 125 | 4-φ19 | 120.5 | 4-φ19 | 100 | 127 | 240 | 120 | 220 | 180 | 156 | 24 | 3 | 8-φ19 |
65 | 46 | 175 | 88 | 145 | 4-φ19 | 139.5 | 4-φ19 | 125 | 140 | 270 | 130 | 250 | 210 | 184 | 24 | 3 | 8-φ19 |
80 | 46 | 180 | 96 | 160 | 4-φ19 | 152.5 | 4-φ19 | 150 | 140 | 300 | 150 | 285 | 240 | 211 | 26 | 3 | 8-φ23 |
100 | 52 | 200 | 115 | 180 | 4-φ19 | 190.5 | 4-φ19 | 200 | 152 | 330 | 180 | 340 | 295 | 255 | 28 | 3 | 12-φ23 |
125 | 56 | 215 | 130 | 210 | 4-φ19 | 216 | 4-φ22 | 250 | 250 | 400 | 220 | 405 | 355 | 319 | 28 | 4 | 12-φ28 |
150 | 56 | 225 | 140 | 240 | 4-φ23 | 241.5 | 4-φ22 | 300 | 270 | 410 | 220 | 460 | 410 | 370 | 28 | 4 | 12-φ28 |
200 | 60 | 260 | 175 | 295 | 4-φ23 | 298.5 | 4-φ22 | 350 | 290 | 460 | 270 | 520 | 470 | 429 | 30 | 4 | 16-φ28 |
250 | 68 | 290 | 200 | 350 | 4-φ28 | 362 | 4-φ25 | 400 | 310 | 510 | 290 | 580 | 525 | 480 | 30 | 4 | 16-φ31 |
300 | 78 | 330 | 240 | 410 | 4-φ28 | 432 | 4-φ25 | 450 | 330 | 560 | 320 | 640 | 585 | 548 | 34 | 4 | 20-φ31 |
350 | 78 | 360 | 265 | 470 | 4-φ28 | 476 | 4-φ28 | 500 | 350 | 590 | 360 | 715 | 650 | 609 | 34 | 4 | 20-φ37 |
400 | 102 | 390 | 300 | 525 | 4-φ31 | 540 | 4-φ28 | 600 | 390 | 660 | 390 | 840 | 770 | 720 | 35 | 5 | 20-φ37 |
