氣動刀閘閥

公稱通徑：DN150~1000 mm
適用溫度：橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
閥體材質：碳鋼，不銹鋼304， 316， 316L
適用介質：紙漿、污水、煤氣等
執行標準：JB/T8691-1998,JB/T15188.2-94,GB/T9113.1-2000 JB/T79-94,GB/T13927-92

分享到：

產品詳細

執行標準

設計規范 Design specification	結構長度 Structural length	連接法蘭 Connecting flange	試驗與檢驗 Test and inspection
JB/T8691-1998	JB/T15188.2-94	GB/T9113.1-2000 JB/T79-94	GB/T13927-92

主要零件材料

閥體、上蓋 Body and cover	碳鋼、不銹鋼 Carbon steel, stainless steel
閘板 Ram	不銹鋼 Stainless steel
閥桿 Stem	不銹鋼 Stainless steel
密封圈 Sealing ring	橡膠、四氟、不銹鋼、硬質合金Rubber, teflon, stainless steel, hard alloy

性能規范

公稱壓力

Nominal pressure

殼體試驗

Shell test

1.5XPN

密封試驗

Sealing test

1.1XPN

工作溫度

Working temperature

橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 80 ℃ or less

four fluorine rubber seal 180 ℃ or less hard seal 425 ℃ or less

適用介質

Applicable medium

紙漿、污水、煤氣等 Pulp, sewage, gas, etc

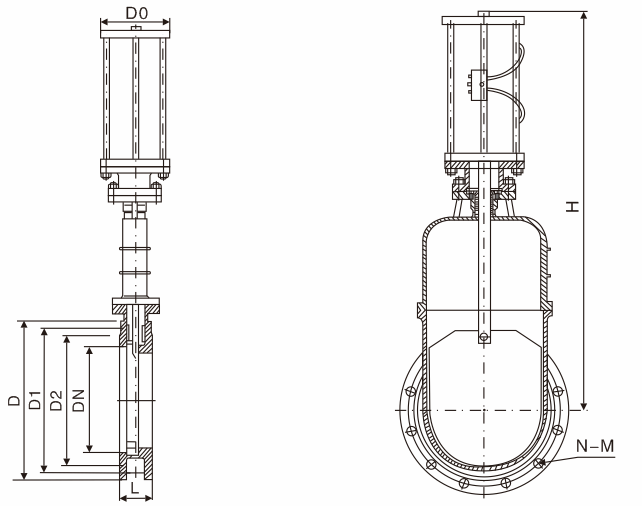

主要外形連接尺寸

PN(MPa)	DN(mm)	L	D	D1	D2	H	N-M	D0
PN(MPa)	150	70	280	240	210	730	8-M20	280
1.0	200	80	335	295	265	910	8-M20	360
	250	85	390	350	320	1050	12-M20	360
	300	100	440	400	368	1265	12-M20	400
	350	100	500	460	428	1470	16-M20	400
	400	110	565	515	482	1630	16-M22	400
	450	120	615	565	532	1810	20-M22	530
	500	130	670	620	585	1970	20-M22	530
	600	140	780	725	685	2290	20-M27	600
	700	165	895	840	800	2560	24-M27	600
	800	190	1010	950	905	2990	24-M30	680
	900	200	1110	1050	1005	3200	28-M30	680
	1000	-	1230	1160	1112	3800	28-M33	-
