D5系列氣動隔膜閥

公稱通徑：DN10~80
驅動方式：氣動，常閉(1)常開(2)雙向(3)
使用：氣動頭D應用于直通閥體，氣動頭T應用于直通和多通閥體
最大工作壓力：10bar(隔膜為乙丙橡膠或氟化橡膠)，6bar(隔膜為聚四氟乙烯，單面使用
最大工作溫度：150℃(根據使用條件)
控制壓力：4-6bar(控制方式1)，3-4bar(控制方式2和3)
隔膜林料：乙丙橡膠、氟化橡膠、聚四氟乙烯
閥體材料：不銹鋼1.4435=316L
接口方式：快裝接口見下表。
其他接口方式：焊接、法蘭、螺紋
制造標準：GB、DIN、|SO、SMS

分享到：

產品詳細

技術參數

隔膜尺寸 Diaphragm size(AXB)	25 x 25	37x33	54x45	70x65 83x78
閥體尺寸 Body Size (DN)	DN8-DN10	DN15	DN20-32	DN40 DN50
工作壓力 Working Pressure(EPDM)	Max.6bar	Max.6ar	Max.6ar	Max.6ar
工作壓力 Working Pressure(PTFE)	Max.6bar	Max.6ar	Max.6ar	Max.6ar
工作溫度 Working Temp(EPDM)	Max.130℃	Max.130℃	Max.130℃	Max.130℃
工作溫度 Working Temp(PTFE)	Max.150℃	Max.150℃	Max.150℃	Max.150℃

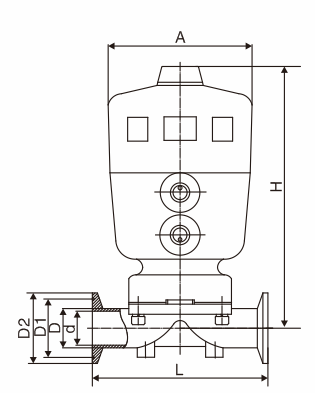

主要外形連接尺寸

型號 Model	執行器 Actuator mm	L	d	D	D1	D2	A	H	DH-L	DF-L
DN10	Φ50	89	10.0	14.0	20.2	25.2	64	122	89	-
DN15	Φ63	108	15.0	19.0	43.5	50.5	80	145	108	120
DN20	Φ80	117	15.8	19.5	43.5	50.5	100	167	117	140
DN25	Φ80	127	22.1	26.0	43.5	50.5	100	170	127	150
DN32	Φ80	150	28.0	35.0	43.5	50.5	100	175	150	160
DN40	Φ100	159	34.8	39.0	43.5	50.5	126	225	159	180
DN50	Φ100	190	47.5	53.0	56.5	64.0	126	238	190	200
DN65	Φ125	216	60.0	66.0	70.5	77.5	156	420	216	250
DN80	Φ125	254	73.0	79.0	83.5	91.0	156	445	254	280
