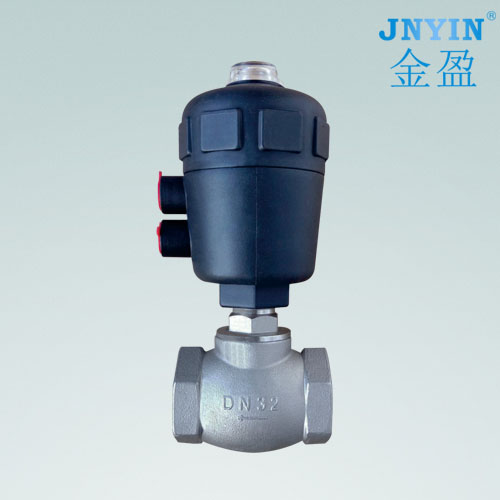

腰鼓形切斷閥

公稱通徑：DN15~100
控制功能：(雙向或單向)
可選類型：常開型、常閉型
控制壓力：0.2-0.5MPa
介質溫度：-10℃~220℃
環境溫度：-10℃~80℃
體制氣體：中性氣體、空氣

分享到：

特點

1、結構緊湊、重量輕、流量大、成本低;
2、使用壽命是薄膜型切斷閥的10倍;
3、氣管接口可360°旋轉、閥頭可拆卸;
4、免維護密封(進口密封圈)。

適用范圍

可替代薄膜型切斷閥、氣體、干燥設備、石油化工、水處理、染整、泡塑機械等。

主要外形連接尺寸

閥體材質 Body material	絲口式內孔 Threaded inner boreDN	執行機構尺寸Actuator size ΦD(mm)	閥體長度 Body length L(mm)	Kv值 Value （m3 /n)	最高溫度下管道壓力 Pipe pressure at highest temperature	先導壓力 Pilot pressure	控制壓力 Control pressure	流向 Flow direction
CF8	DN15	Φ50	54	3.9	180°≤16bar	3	2.5-5	閥座下方 Underseat
CF8	DN20	Φ50	63	7.5	180°≤16bar	3	2.5-5	閥座下方 Underseat
CF8	DN25	Φ50	75	17	180°≤16bar	3	2.5-5	閥座下方 Underseat
CF8	DN32	Φ63	85	25	180°≤16bar	3.5	2.5-5	閥座下方 Underseat
CF8	DN40	Φ63	99	40	180°≤16bar	3.5	2.5-5	閥座下方 Underseat
CF8	DN50	Φ63	114	50	180°≤16bar	4	2.5-5	閥座下方 Underseat
CF8	DN65	Φ80	129	65	180°≤16bar	4	2.5-5	閥座下方 Underseat
CF8	DN80	Φ100	200	110	180°≤16bar	4	2.5-5	閥座下方 Underseat
CF8	DN100	Φ100	230	135	180°≤16bar	4	2.5-5	閥座下方 Underseat
