氣動緊急切斷閥

產品型號：ZMQ
公稱通徑：DN15~200
公稱壓力PN（MPa）：1.0、1.6、4.0、6.4
信號壓力（KPa）：ZMQ0或250/ZSQ 0 或400～ 600

分享到：

技術參數

公稱通徑 Nominal diameter DN(mm)		15	20	25		32	40	50	65	80	100	125	150	200
額定流量系數 KV Rated flow coefficient	單座、雙座 Single seat, double seat	5	7	11		20	30	48	75	120	190	300	480	760
額定流量系數 KV Rated flow coefficient	套筒 Sleeve			11		20	30	48	75	120	190	300	480	760
公稱壓力 Nominal pressure PN（MPa）		1.0、1.6、4.0、6.4
額定行程 Rated stroke（mm）		8					12		20		25	40		50
有效面積 Effective area （cm2 ）	ZMQ 型 Type	100					200		400			600		1000
有效面積 Effective area （cm2 ）	ZSQ 型 Type	100			125				160			250
允許泄漏量 Allowable leakage	硬密封 Hard seal 1/h	一般： 10 -4 X 閥額定容量；嚴密型：?jiǎn)?、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量 General: 10-4 X valve rated capacity; Strict type: single, double seat: 1.2 x10-7, sleeve 5x10-6 X valve rated capacity
允許泄漏量 Allowable leakage	軟密封 Soft seal	VI 級 Grade VI
允許壓差（MPa） Allowable differential pressure	ZMQ P N 正作用	6.4	5.09	2.91		1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88		2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N	6.4	6.1	3.5		2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	Z M S QM	公稱壓力 Nominal pressure
信號壓力（KPa） Signal pressure	ZMQ	0 或(Or )250
信號壓力（KPa） Signal pressure	ZSQ	0 或 (Or ) 400～ 600

(1)ZMQ氣動薄膜切斷閥性能指標貫徹GB/T4213-92；(2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；(3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

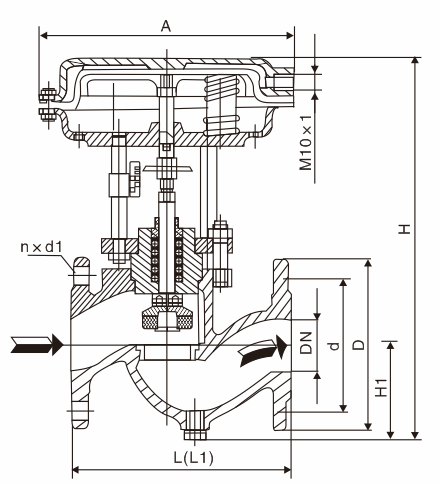

主要外形連接尺寸

公稱通徑 (DN) Nominal diameter		15	20	25	32	40	50	65	80	100	125	150	200
A		Φ196				Φ232		Φ308			394	Φ498
L	PN64	150	150	160	180	200	230	290	310	350	400	480	600
L	PN16、40	206	206	210	230	251	286	311	337	394	450	508	650
L1	PN16、40		150	160	180	200	230	290	310	350	400	480	600
L1	PN64		206	210	230	251	286	311	337	394	450	508	650
H		285	268	270	280	280	285	365	380	385	645	745	790
重量 Weight（kg）		10	10	12	15	18	23	35	45	60	75	90	120
